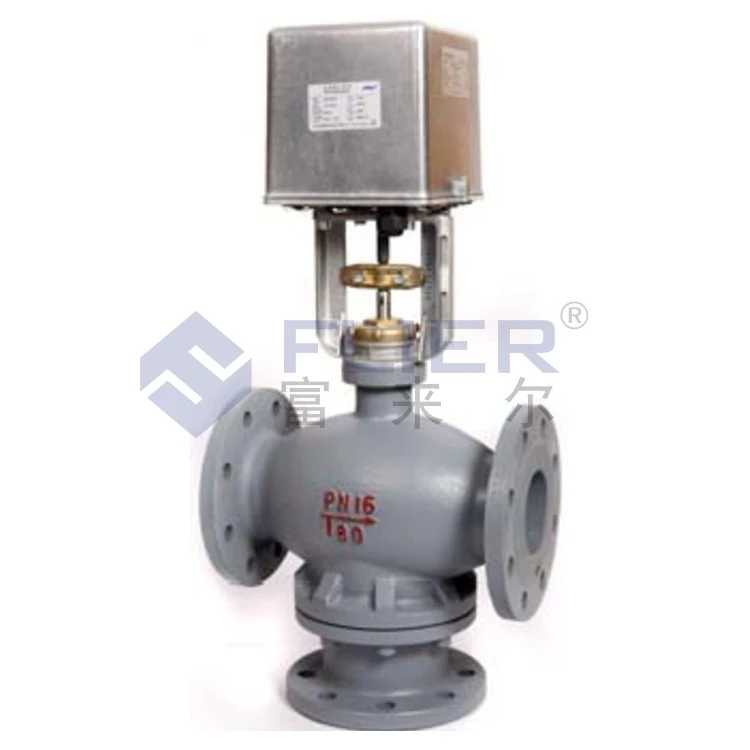

Supapă de control electric cu abur
Supapele de control electric din seria AVF sunt utilizate pe scară largă în controlul automat al aerului condiționat, refrigerarii, încălzirii și altor clădiri. În același timp, este, de asemenea, potrivit pentru sistemul de control automat al procesului de producție din industria chimică, petrol, metalurgie, energie electrică, industria ușoară și alte industrii.
Supapa de reglare cu diametrul DN20-DN150 adoptă servomotorul electric RA-300 al companiei American Johnson.
Seria AVF-5000 de supape de control electrice sunt potrivite pentru apă rece, fierbinte, abur și alte medii necorozive: supapele de control pentru temperatură joasă sunt potrivite pentru medii cu temperatură joasă, cum ar fi etilenglicolul și sunt utilizate în principal pentru temperatură sisteme de control în depozite frigorifice.
Caracteristici
Motor sincron AC: consum redus de energie, zgomot redus, acțiune precisă.
Arc plutitor combinat: forță de etanșare constantă, protecție fiabilă la suprasarcină.
Semnal de control: intrare analogică 0-10V, 4-20mA; comutați valoarea.
Etanșare cutie de umplere: fiabilă și fără scurgeri.
Conexiune conductă: flanșă standard, ușor de instalat.
Diametrul supapei: DN20-DN350.
Structura supapei de echilibrare: potrivită pentru diferența de presiune mare admisă și mediu de abur.
Supapă de reglare a temperaturii scăzute: utilizată pentru medii de temperatură scăzută, cum ar fi etilenglicolul.
Parametrii tehnici ai actuatorului electric
Parametrii de bază ai supapei de control
Presiune nominală (MPa) 1.6
Material corp: fontă, oțel turnat, oțel inoxidabil turnat
Miezul supapei și materialul scaunului: oțel inoxidabil
Scurgere Supapă cu două căi<0.01% Balance valve <0.5% Three-way valve <0.1%
Caracteristică de curgere linie dreaptă procent egal
Apa medie, abur, glicol...
Temperatura medie: tip comun (2~180) grade; tip de temperatură ridicată (2~220) grade; temperatură ridicată tip I (2-280) grad ; temperatura ridicata
Ⅱ tip (2-380) grad ; temperatură înaltă Ⅲ tip (2-500) grad ; tip de temperatură scăzută (-20~180) grade
Schema schematică internă a structurii actuatorului electric
Dimensiuni
Compoziția supapei electrice de control
Supapa de control electrică este compusă din două părți, un actuator electric și un corp de supapă, iar cele două părți sunt conectate într-un singur corp printr-o clemă de conectare și o piuliță de blocare.
Instalare si intretinere
1) Conducta trebuie curățată înainte de instalare, iar un filtru și o supapă de scurgere trebuie instalate pe partea de admisie a supapei pentru a îndepărta mizeria, rugina și alte impurități.
2) Conexiunea dintre flanșa corpului supapei și conductă trebuie să fie în mod natural coaxială pentru a evita solicitarea de forfecare, iar șuruburile de conectare trebuie blocate uniform.
3) La instalare, acordați atenție direcției săgeții de pe corpul supapei pentru a fi în concordanță cu direcția de curgere a mediului.
4) În jurul corpului supapei trebuie rezervat un spațiu mai mare de 30 mm pentru instalare, dezasamblare și întreținere.
5) Trebuie instalat vertical atunci când este utilizat. Supapele sub DN80 pot fi instalate înclinat sau orizontal la ocazii speciale. Cu toate acestea, atunci când volumul, greutatea și vibrațiile sunt prea mari, trebuie instalat un suport.
6) În ocazii importante, conductele de ocolire trebuie adăugate pentru a se pregăti pentru funcționarea manuală în caz de defecțiune sau întreținere.
7) Corpul supapei trebuie izolat ca și conducta, iar actuatorul electric nu poate fi izolat. În special atunci când este aplicat pe un mediu de temperatură înaltă, conservarea căldurii părții corpului supapei ar trebui să fie consolidată. În caz contrar, deoarece temperatura ambientală este prea ridicată, aceasta va afecta funcționarea normală a actuatorului electric.
8) Servomotorul electric nu trebuie să fie scufundat în apă, iar cablajul trebuie să respecte reglementările naționale relevante privind construcția la fața locului.
9) Înainte de punerea sub tensiune, vă rugăm să verificați tensiunea de alimentare cerută de actuatorul electric pentru a evita deteriorarea motorului.
10) Utilizatorul trebuie să verifice starea de lubrifiere a angrenajului de transmisie a actuatorului electric cel puțin o dată pe an. Dacă se constată că grăsimea lubrifiantă este uscată, adăugați-o imediat.
11) Utilizatorul trebuie să verifice în mod regulat dacă există vreo scurgere la etanșarea supapei de reglare. Dacă există vreo scurgere, strângeți imediat șuruburile de fixare sau înlocuiți garniturile.
Etape de instalare
1. Slăbiți șurubul de strângere a atelei de conectare a actuatorului cu o cheie hexagonală nr. 5 și scoateți-l: Scoateți atela de conectare a actuatorului și piulița de blocare;
2. Folosiți atela de conectare pentru a acoperi capul tijei supapei și ridicați-l și ridicați tija supapei;
3. Puneți orificiul de conectare al supapei la capătul inferior al suportului actuatorului pe partea superioară a corpului supapei, dar nu îl lăsați jos;
4. Puneți piulița de blocare a suportului actuatorului pe tija supapei;
5. În acest moment, puneți suportul actuatorului până la capăt. Dacă tija supapei curge sus și nu poate fi plasată în partea de jos, apăsați ușor partea de sus a capacului actuatorului pentru a o apăsa în jos.
6. Verificați ca îmbinarea dintre tija supapei și biela actuatorului să se potrivească strâns și fără goluri. Dacă da, puteți trece la pasul următor; dacă nu, trebuie să ridicați ușor actuatorul, să prindeți capul tijei cu atela de conectare a actuatorului pentru a ridica tija și apoi să coborâți actuatorul pentru a observa dacă există un spațiu în articulație, altfel repetați procedura de mai sus Procesul de operare până când este cazul .
7. Îndreptați spre suportul actuatorului și observați dacă planul de fixare de pe partea capătului inferior al bielei actuatorului este vertical. Dacă nu este vertical, îndepărtați capacul superior al actuatorului, folosiți o cheie nr. 10 pentru a slăbi piulița de fixare de pe partea superioară a șurubului și apoi rotiți șurubul actuatorului cu mâna pentru a face planul de conectare menționat mai sus vertical.
8. Instalați atela actuatorului la partea de legătură a tijei de legătură și a tijei supapei, instalați șurubul de fixare a atelei, dar nu îl strângeți: acordați atenție direcției când instalați atela, capătul mare prinde capul tijei supapei, capătul mic acoperă capul bielei și trebuie atașat. strâmt.
9. Strângeți piulița de blocare cu mâna, apoi apăsați tija de cupru de capătul convex al piuliței de blocare și loviți tija de cupru în sensul acelor de ceasornic cu un ciocan pentru a strânge treptat piulița de blocare.
10. Folosiți o cheie hexagonală nr. 5 pentru a strânge șuruburile de fixare a plăcii de prindere.
11. Verificați dacă arborele de reglare a cursei este introdus în fanta riglei ventilatorului de feedback, dacă nu, reintroduceți-l în fanta riglei ventilatorului de feedback și strângeți piulița de fixare din partea superioară a șurubului.
12. Dacă eroarea de feedback de la punctul zero este mare, utilizați o șurubelniță pentru a regla potențiometrul de feedback în sensul acelor de ceasornic pentru a regla arborele până la capăt, astfel încât rezistența dintre cutia de sârmă violet și firul gri al potențiometrului să fie mai mică de 10Ω.
Depozit mare pentru accesorii cu bromură de litiu
Fiind o întreprindere centrală de servicii post-vânzare de aer condiționat, Flier Refrigeration a stabilit un model de vânzare în depozit în 2010, oferind accesorii pentru produse de urgență pentru utilizatorii interni și străini, reducând foarte mult timpul de așteptare cauzat de accesoriile deteriorate pentru utilizatori.
Compania are în prezent componente utilizate de mărci gazdă bine-cunoscute interne și străine, cum ar fi Jiangyin Shuang Liang, Dalian Panasonic, Changsha Aboard, Yantai Ebara, Qingdao LG, American Trane, York, Carrier etc., inclusiv peste o mie de tipuri obișnuite. utilizate componente centrale de aer condiționat, cum ar fi pompe de vid importate, pompe ecranate, arzătoare, supape electrice cu două căi și componente de control.
Pompă de vid
Pompa de vid folosită în frigider este un echipament important pentru menținerea vidului unității, cu frecvență mare de utilizare, înlocuire frecventă a consumabilelor și deteriorare ușoară. Prin urmare, utilizatorii au adesea cerințe acute pentru pompe de vid. Flier Warehousing and Logistics Center are în stoc sute de seturi de pompe de vid, precum și o cantitate mare de ulei original pentru pompe de vid, inclusiv mărci cunoscute precum ulvac și Foster. Ambalajul și modelele originale sunt complete, asigurând produse de înaltă calitate în timp ce satisface nevoile utilizatorilor. Iar modelul unic de vânzări pentru depozitarea componentelor Flier poate satisface în mod eficient nevoile acute ale utilizatorilor pentru produse. Potriviți rapid mărcile de componente, modelele, consumabilele, parametrii de bază etc. și stocați și expediați rapid și eficient printr-un sistem dedicat de depozitare și logistică.
Pompă conservată
Pompa ecranată utilizată în frigider este o pompă fără scurgeri necesară în ingineria frigorifică. Structura caroseriei este o structură etanșă statică, care are funcții precum prevenirea coroziunii și scurgeri zero. De asemenea, are avantaje precum vibrații și zgomot reduse, eficiență ridicată a pompei și consum redus de energie.
Ca o componentă importantă a unităților frigorifice, pompele ecranate, precum pompele de vid, sunt utilizate frecvent și componente vulnerabile. Cu toate acestea, contactarea fabricii inițiale pentru achiziție, stocare și expediere după deteriorare va dura mult timp, timp în care unitatea va fi practic în stare de oprire, provocând pierderi economice mai mari utilizatorilor.
Depozitul și Centrul de Logistică Flier are în prezent sute de pompe originale conservate, marcate în principal ca Dalian Teikoku și Hefei Xinhu. Aprovizionarea originală, modelele complete, asigurarea calității, livrarea rapidă și logistica directă minimizează timpul de așteptare al clienților, satisfacând pe deplin nevoile clienților.
Alte componente
Pe lângă componentele importante necesare pentru unitățile frigorifice, Flier Refrigeration Parts Warehouse Sales are și o gamă largă de stocuri de piese de schimb, inclusiv, dar fără a se limita la: diverse modele de supape, arzătoare, plăci de bază de control, afișaje, componente de detectare și accesorii aferente . Numele mărcilor includ: Siemens din Germania, Taicang din Franța, Trane din Statele Unite ale Americii, York, Carrier, Honeywell, Macwell, Lu gong din Japonia, Fuji, Yamamoto, CKD Branduri renumite interne și străine, cum ar fi Yamamoto Instruments, Omron, Beijing ACT , Shanghai Ju liang și Taiwan An liang. În același timp, Fuller Refrigeration are, de asemenea, un dispozitiv de filtru auto-dezvoltat pentru frigidere, care este utilizat pe scară largă în toate tipurile de unități de absorbție a bromură de litiu și este autorizat de Administrația Națională a Proprietății Intelectuale din China pentru a obține brevetul de auto-refrigerant Fuller. dispozitiv de curățare. Acest produs adoptă tehnologia de filtrare cu membrană și este instalat pe sistemul de circulație a soluției al unității, permițând unității să efectueze un tratament de filtrare a soluției și să obțină un efect de purificare în condiții normale de funcționare. Dispozitivul de filtrare are o precizie ridicată de filtrare și o funcționare simplă, iar elementul de filtrare este fabricat din materiale ecologice care pot fi clătite și utilizate în mod repetat.
